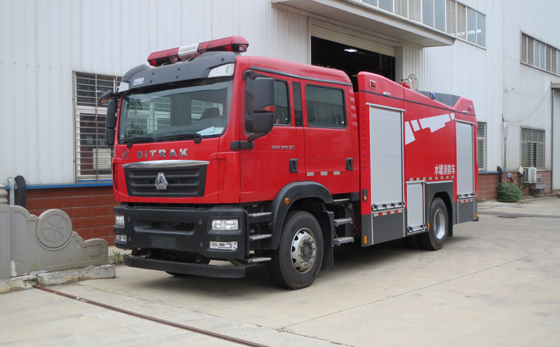

湖北江南水罐消防車主要由以下部分組成：

1. 乘員室：乘員室內設雙排座椅，兩側各開兩個車門，頂部裝有通風窗和警燈喇叭。駕駛室原車儀表板上裝有各種儀表，另加裝一個儀表板裝有泵的轉速表、管路的真空表和壓力表及電子警報器和其它開關。

2. 罐體：用于貯水，頂部裝有通氣管與大氣相通，防止抽吸水時導致罐體變形，并保證水順利進入水泵，故通氣管不能堵塞。罐頂有一維修孔，供維修時采光和透氣，也可用于向罐內直接注水。水罐前圍板設置引水箱供泵抽水時引水用，水罐頂后部設有注水管，用水帶與消火栓連接向罐內注水。兩罐底部均裝有放液管，供維修時排放污物或余液。水罐前部底板裝有吸水管，供水泵從罐內抽水用。

3. 器材箱：器材箱兩側六個器材室和后器材室，裝有按標準配備的消防器材。并留有足夠空間為用戶增裝消防器材，器材箱均安裝美觀實用的鋁合金簾子門。

4. 消防泵：是消防車的心臟，不論吸入和輸出水和泡沫液均由它來完成。

5. 進水管路、出水管路：進水管路由兩側進水管和后進水管路組成。側進水管路是用于抽吸天然水源的，后進水管路是抽吸罐內水的。出水管路由側出水管路和水炮出水管路等組成。側出水管路由左右出水管、閥、三通管、管牙接口及水帶、水槍等組成，水泵的壓力水通過側出水管路，出水閥與水帶連接后從水槍噴射出擊。

6. 水炮：消防炮是消防車近距離、大流量滅火的重要工具。它由炮口、炮身、旋轉機構、俯仰機構、操作機構及炮座等組成。它安裝公司在罐體頂部，直接由炮管出水管與水泵連接，且由炮管閥控制出水。

其工作原理是：通過取力器裝置將汽車底盤發動機的動力輸出，并經一套傳動裝置驅動消防泵工作，通過消防泵、泡沫比例混合裝置將水和泡沫按一定比例混合，再經消防炮和泡沫滅火槍噴出滅火。

以上內容僅供參考，如需了解更多信息，建議查閱消防車相關書籍或咨詢專業人士。
